Introducción

Para 2022, se espera que la automatización fija alcance los $ 120 mil millones de dólares estadounidenses. En el mundo de la automatización de fábricas, ha habido un esfuerzo continuo para operar múltiples procesos de manera controlada.

Por lo tanto, la producción en masa se ve favorecida aumentando la calidad de la producción y reduciendo el tiempo. Tener el equipo electrónico adecuado ubicado en el gabinete de control es crucial.

Los bloques de terminales son una parte vital del proceso. Ayudan a implementar la distribución segura de energía y señales, y es importante saber más sobre cómo funcionan y cuándo usarlos.

Siga leyendo para aprender todo lo que necesita saber sobre el bloque de terminales de cable.

¿Qué son los bloques de terminales?

Un bloque de terminales es un bloque modular aislado que sujeta dos o más cables juntos. Las fábricas utilizan bloques de terminales para asegurar y / o terminar los cables.

En su forma más básica, los bloques de terminales constan de varios terminales individuales dispuestos en una tira larga. El bloque de terminales es muy útil para conectar el cableado a tierra.

En la actualidad, hay cientos de millones de bloques de terminales en uso, y cada día se instalan más.

Ventajas de los bloques de terminales

La mayor ventaja de los bloques de terminales es el costo. Son más baratos en comparación con otros tipos de conectores.

Los bloques de terminales también pueden ahorrar tiempo, ya que el proceso para conectar cables no es tan complicado como otros. La mayoría de talleres bien equipados pueden conectar cables fácilmente, con solo pelarlos, usando un bloque de terminales.

Reducción de espacio

Al invertir en bloques de terminales multinivel, se puede reducir el espacio del panel hasta en un 50%. Eso se debe a que los bloques multinivel contienen varios niveles de circuitos en ese único bloque.

Aumento de la seguridad

Los bloques de terminales aumentan la seguridad al conectar a tierra, aislar y proteger los otros componentes del circuito eléctrico. Los bloques de terminales están disponibles con conexiones seguras para los dedos para evitar descargas eléctricas.

Y los bloques de terminales también pueden proporcionar puntos de prueba, lo que agrega aún más seguridad al circuito.

Hechos de aleación de cobre

La mayoría de los cuerpos de los terminales constan de una aleación de cobre que usa el mismo coeficiente de expansión que el cable que se debe utilizar. El uso del mismo coeficiente de expansión ayuda a evitar el aflojamiento debido a diferentes tasas de expansión.

También reduce la corrosión que es causada por la acción electrolítica entre dos metales diferentes.

Desventajas de los bloques de terminales

La mayor desventaja de los bloques de terminales es que los cables pueden soltarse si se producen vibraciones o golpes. Incluso las conexiones bien aseguradas son vulnerables a soltarse.

Siempre pruebe las conexiones antes de aplicarlo. Asegúrese de que pueda soportar las condiciones a las que se está sometiendo.

Los bloques de terminales también son a veces demasiado grandes para las áreas donde se necesitan. A menudo son la mejor opción cuando se utiliza cableado no esencial en la cabina.

Tipos de estructuras de bloques de terminales


Tipos de dispositivo

Los bloques de terminales se pueden agrupar por el tipo de dispositivo que conectan o por la aplicación.

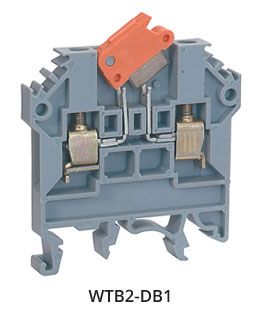

1. Bloques terminales de de desconexión facilitan la desconexión de un circuito con un interruptor de cuchilla sin tener que quitar ningún cable. Bloques de Interruptor es otro nombre con el que se les conoce.

-------
Any paragraph text you have written below will "float" up and around this image here.
-------

2. Los portafusibles ayudan a conectar numerosos dispositivos que utilizan varios fusibles. Solo las secciones de cableado conectadas al portafusibles se ven afectadas si ocurre un cortocircuito.

-------
Any paragraph text you have written below will "float" up and around this image here.
-------

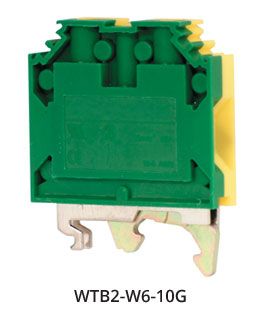

3. Terminales a tierra, sistemas de puesta a tierra o componentes. Se pueden insertar en un bloque y generalmente son intercambiables con bloques de terminales estándar.

-------
Any paragraph text you have written below will "float" up and around this image here.
-------

4. Los bloques de E/S permiten que los dispositivos y controladores se comuniquen entre sí.

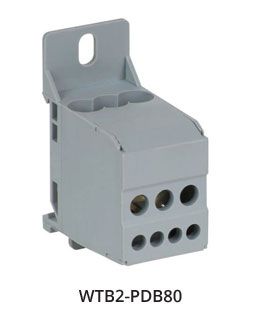

5. Los bloques de distribución de energía terminan los cables de energía

.

-------
Any paragraph text you have written below will "float" up and around this image here.
-------

6. Los bloques para sensores / actuadores se usan para manejar dispositivos como sensores fotoelectrónicos y sensores de proximidad que tienen tres o cuatro cables.

7. Los bloques para termopar conectan termopares. También proporcionan conexiones de metal consistente para la medición de temperatura.

Tipos de Estructura

1. Alimentación Simple

El tipo más básico de bloque de terminales son los productos de alimentación simple. Se utilizan para la conexión de cable a cable.

Los bloques de terminales de alimentación simple tienen un contacto de salida y uno de entrada. Cada uno de los dos cables se conecta a uno de lados del bloque de terminales, quedando conectados dentro de su carcasa.

-------
Any paragraph text you have written below will "float" up and around this image here.
-------

2. Nivel Doble

Los bloques de terminales de nivel doble utilizan dos niveles de contactos. Esto ayuda a simplificar el cableado y ahorrar espacio.

A menudo, los productos multinivel utilizan un puente para conectar un nivel de contacto a otro. Esto aumenta la flexibilidad del circuito.

-------
Any paragraph text you have written below will "float" up and around this image here.
-------

3. Nivel Triple

Los bloques de terminales de nivel triple son los mismos que los productos de nivel doble, pero con un nivel adicional de contactos apilados. Y al igual que los bloques de terminales de dos niveles, se pueden puentear.

-------
Any paragraph text you have written below will "float" up and around this image here.
-------

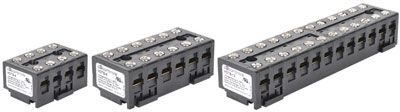

4. Bloques de terminales de alta densidad

Los bloques de terminales de alta densidad están diseñados teniendo en cuenta al OEM (Original Equipment Manufacturer). Son fáciles de instalar y sus grandes tiras de marcado se pueden marcar a mano o imprimir a medida para proporcionar una identificación rápida y precisa de los terminales.

-------
Any paragraph text you have written below will "float" up and around this image here.
-------

Características del bloque de terminales

Algunos bloques de terminales incluyen una o más características especiales.

Bloques de terminales enchufables

Las conexiones con bloques de terminales enchufables permiten romper el circuito sin los siguientes:

• Habilitar la desconexión rápida

• Desconectar

• Testear

• Mantenimiento

Al combinar bloques de terminales conectables de cierta manera, es posible desconectar la alimentación a todo un grupo de terminales a la vez simplemente quitando un solo enchufe.

Bloques de Terminales Apilables

Para ahorrar espacio, los bloques de terminales apilables se pueden montar uno al lado del otro. Por lo general, son dispositivos para montaje en riel DIN.

Luz Indicadora

Algunos bloques de terminales cuentan con una luz indicadora. Este diodo emisor de luz (LED) verifica que la corriente fluya a través del dispositivo.

Diodo

Los bloques de terminales con diodos entre circuitos permiten la prueba de lámpara. También brindan protección contra polaridad inversa.

Orientación y especificaciones

Los bloques de terminales suelen tener tres ángulos de entrada de cables diferentes:

• 45 °

• 90 ° (horizontal)

• 180 ° (vertical)

La forma en que el cable se une al bloque se conoce como contacto, posición, vía o polo. Al comprar bloques de terminales, es importante saber la cantidad de contactos para que coincida con la cantidad de cables necesarios para su aplicación.

El paso de contacto se relaciona directamente con el número de contactos y se expresa en milímetros. Es la distancia entre cada contacto medida desde el centro de cada abertura u orificio.

Pautas de instalación para un bloque de terminales tipo tornillo

Una vez que sepa el tipo exacto de bloque de terminales y lo haya comprado, es hora de instalarlo. Por razones de seguridad, antes de la instalación apague cualquier equipo eléctrico.

Si tiene un bloque de terminales tipo tornillo, pele una pequeña cantidad de aislamiento del extremo del cableado del bloque de terminales. Normalmente, una pulgada funciona bien, pero puede depender del componente que se utilice.

Desatornille el tornillo de retención del bloque de terminales. Luego inserte el cable en el agujero.


Tenga el cuidado de apretar completamente el tornillo

Apriete con cuidado el tornillo en su lugar. Es importante apretar completamente el cable porque si no el cable se calentará y derretirá el aislamiento. Eso podría provocar un incendio.

Asegure la Conexión

Una vez que haya colocado el bloque de terminales, conéctele los cables eléctricos. Luego conecte los terminales macho y hembra.

A continuación, presione firmemente para garantizar una conexión segura que no se suelte debido al movimiento.

Prueba de Seguridad al Equipo

Luego de realizar todas las conexiones a los bloques de terminales, es hora de probar el equipo para asegurarse de que funciona correctamente. Es extremadamente importante probar todo para asegurarse de que se trabaje en un entorno seguro.

No olvide revisar el bloque de terminales y las conexiones para asegurarse de que no se genere calor excesivo.

Verifique los cables para asegurarse de que aún estén bien colocados.

Montaje de bloques de terminales

La mayoría de los bloques de terminales se atornillan a un panel, se encajan a presión en un riel de metal o se montan en una placa de circuito impreso.

Riel

Los bloques de terminales que se montan generalmente lo hacen en algún tipo de riel DIN (Deutsches Institut fur Normung). DIN es el organismo de normalización alemán que publicó originalmente las especificaciones de los rieles.

Los bloques de terminales se fabrican para adaptarse a uno de varios tamaños de riel DIN, por ejemplo:

1. Rieles Sombrero de Copa Miniatura

Los rieles sombrero de copa miniatura son de 15 mm de ancho. Están clasificados para 300V.


2. Rieles G32

Como su nombre lo sugiere, estos rieles tienen la forma de la letra "G" y son de 32 mm de ancho. Pueden soportar bloques de terminales clasificados para 60V.

3. Rieles Sombrero de Copa

Los rieles sombrero de copa se ven exactamente como su versión en miniatura, excepto que tienen 35 mm de ancho. Están clasificados para 600V.

4. Montaje en PCB

También hay bloques de terminales que se fabrican para montar en placas de circuito impreso. Algunos productos se pueden conectar a una tira de pines que es montada en la placa.

Otros tienen pines integrados para montar en la placa de circuito. Estos también se conocen como bloques electrónicos.

Opciones de Conexión de Cables

Hay varios métodos diferentes para hacer la conexión de cables utilizando bloques de terminales.

Conexiones de desplazamiento de aislamiento (IDC)

Las conexiones de desplazamiento del aislamiento permiten realizar las conexiones empujando el cable entre dos piezas afiladas de metal. Esto hace la conexión sin exponer ningún cable desnudo.

Abrazaderas con tornillo

Las abrazaderas con tornillo hacen una conexión eléctrica usando un tornillo para apretar el cable. Son el estándar de la industria en métodos de terminación.

Las abrazaderas de tornillo pueden adaptarse a una amplia gama de tamaños de cables. También proporcionan conexiones fiables.

Abrazaderas de resorte

Las abrazaderas de resorte retienen la sujeción del cable mediante el uso de la fuerza del resorte. Son una nueva alternativa a las abrazaderas de tornillo.

Las abrazaderas de resorte son más útiles en aplicaciones donde hay un espacio de trabajo limitado y pequeños diámetros de alambre a tener en cuenta.

Conexiones de lengüeta

Las conexiones de lengüeta también se conocen como terminales de pala. Fueron diseñados para ser insertados y removidos rápidamente sin necesidad de soldadura.

Aplicaciones de bloques de terminales en entornos industriales

Los bloques de terminales se utilizan comúnmente en equipos industriales como cajas de soporte y cajas de control. Es común ver bloques de terminales en los siguientes tipos de equipos utilizados en entornos industriales:

• Sopladores

• Paneles de control

• Subestaciones eléctricas

• Iluminación energéticamente eficiente (LED)

• Alumbrado público y exterior municipal LED

• Toda la maquinaria eléctrica

• Control de refrigeración

• Controladores de velocidad / frecuencia variable

• ¡En cualquier lugar donde se distribuya energía!

El tipo de bloque de terminales que necesita depende de algunos factores.

Dado que hay varios tipos de bloques de terminales disponibles, es vital saber cuál es la opción correcta antes de la instalación.

Requerimiento de Corriente

El requerimiento de corriente es lo más importante a considerar al elegir qué tipo de bloque de terminales usar. Eso es porque si demasiada corriente es transmitida a través de un bloque de terminales, éste se puede sobrecalentar y destruirse.

Asegúrese de que el bloque de terminales pueda manejar el uso esperado de corriente y luego agregue un 50% más solo para estar seguro.

Requerimiento de voltaje

También es importante tener en cuenta la cantidad de voltaje. De lo contrario, el voltaje puede causar problemas de ruptura dieléctrica.

El voltaje puede ser demasiado alto para el bloque de terminales y causar una fuga de corriente entre los bloques de terminales que se encuentran muy cerca. Tenga en cuenta que los requisitos de alto voltaje son raros en el diseño.

La mayoría de las veces, las consideraciones de voltaje se ignoran para voltajes por debajo de 100V. A pesar de esto, sigue siendo una buena idea verificar el voltaje antes de elegir un bloque de terminales.

Cable en uso

No todos los cables son iguales. Cada tipo de cable viene con sus propias ventajas y desventajas.

Al elegir un bloque de terminales para un cable, asegúrese de conocer el tamaño del cable. Debe encajar físicamente en el bloque de terminales.

Descubra si es de un solo hilo o de varios hilos porque los cables de varios hilos funcionan mejor con terminales de tornillo. Mientras tanto, los cables de un solo hilo funcionan mejor con conectores de ajuste a presión.

Resistencia mecánica y ambiental

Tenga en cuenta el medio ambiente al elegir un bloque de terminales. Algunos bloques de terminales están hechos para ser mecánicamente fuertes. Pueden soportar corrientes elevadas.

Sin embargo, si la conexión se utiliza en entornos navales, el aire salado puede corroer los contactos metálicos.

El entorno en el que se utiliza el bloque de terminales puede crear grandes oscilaciones de temperatura y / o contener vibraciones mecánicas. Si eso sucede, las terminaciones de tornillo pueden volverse poco fiables.
